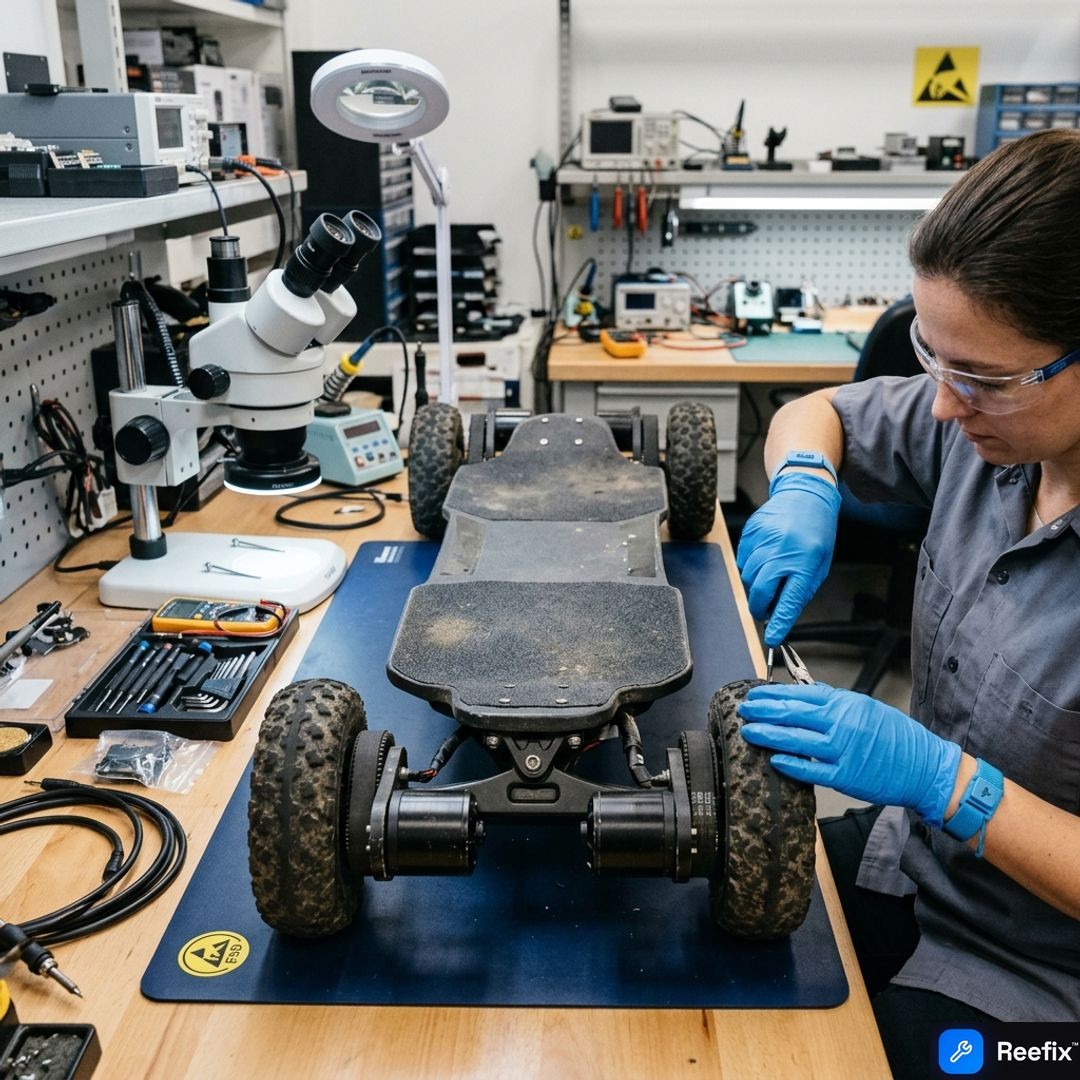

Exway Atlas Pro : Jeu de moyeu de roue et instabilité - Diagnostic

⚠️ AVERTISSEMENT DE SÉCURITÉ / RISQUE D'INCENDIE. Cet appareil contient des batteries au lithium. Une perforation ou une flexion incorrecte lors du démontage peut provoquer des explosions ou des flammes. L'intervention nécessite de la précision et l'aide d'un technicien spécialisé est recommandée. ReeFix fournit ce diagnostic EXCLUSIVEMENT à des fins éducatives et informatives.

VÉRIFICATION 1 : Jeu axial et radial du moyeu de roue

Cette première vérification est cruciale pour identifier la présence et la nature du jeu qui cause l'instabilité. Procédure :

1. Placez l'Exway Atlas Pro sur une surface stable, en le soulevant de manière à ce que les roues puissent tourner librement.
2. Saisissez fermement une roue tout-terrain avec les deux mains, en les plaçant sur les côtés opposés du pneu.
3. Essayez de bouger la roue avec force dans le sens axial (d'avant en arrière par rapport à l'axe du truck) puis dans le sens radial (de haut en bas, perpendiculairement à l'axe).
4. Répétez l'opération pour toutes les roues, en prêtant attention à tout mouvement anormal ou « clack » mécanique.

Signaux/indicateurs clés :

• Jeu axial (latéral) : La roue se déplace visiblement le long de l'axe du truck. Cela indique un problème de serrage de l'écrou, l'absence/l'usure de l'entretoise interne (Entretoises et rondelles de précision 10mm) ou l'usure des roulements.
• Jeu radial (vertical) : La roue bouge légèrement de haut en bas par rapport au centre de l'axe. C'est un indicateur fort de roulements usés (Roulements haute vitesse Exway Atlas Pro) ou, dans les cas graves, d'un moyeu de roue avec un logement de roulement déformé.
• Bruits : Des grincements, des crissements ou un « broyage » métallique lors de la rotation manuelle de la roue suggèrent une usure avancée des roulements.

Probabilité : Un jeu significatif détecté à ce stade indique avec une forte probabilité (environ 70-80 %) un problème au niveau des roulements ou des entretoises.

VÉRIFICATION 2 : Intégrité des roulements et de l'entretoise interne

Cette vérification nécessite le démontage de la roue pour une inspection plus approfondie des composants internes. Outils nécessaires : Une clé en T multifonction pour skateboard ou une clé à douille de 17-19mm. Un pied à coulisse au centième est utile mais pas strictement obligatoire pour un premier diagnostic.

Procédure :

1. Dévissez l'écrou autobloquant sur l'axe du truck et retirez la roue.
2. Retirez délicatement les deux roulements à billes et l'entretoise interne du moyeu de la roue.
3. Inspection des roulements : Faites tourner chaque roulement à la main. Il doit tourner de manière fluide et silencieuse. Toute résistance, bruit métallique ou jeu perceptible entre l'anneau intérieur et extérieur indique une usure. C'est la cause la plus probable du jeu (45 %). Appliquez un peu de Graisse lubrifiante au PTFE pour roulements et réessayez.
4. Inspection de l'entretoise : Vérifiez que l'entretoise (un petit cylindre métallique) est présente et qu'elle n'est pas visiblement déformée ou trop courte. Une entretoise absente ou incorrecte est une cause fréquente de jeu axial, car elle empêche le serrage correct de l'écrou sans précharger excessivement les roulements (probabilité 25-30 %).
5. Inspection des logements de moyeu : Vérifiez l'intérieur du moyeu de roue, où logent les roulements. Les logements doivent être lisses et ne présenter aucune fissure, ovalisation ou signe d'usure qui empêcherait les roulements de rester fermement en place. Si les roulements tombent librement dans le logement sans une légère interférence, le moyeu lui-même pourrait être endommagé (probabilité 15-20 %). Cela arrive souvent suite à de forts impacts ou à une utilisation prolongée sur des terrains accidentés.

Coût estimé (pièces de rechange uniquement) :

• Roulements : Moyen (Roulements haute vitesse Exway Atlas Pro)
• Entretoises : Faible (Entretoises et rondelles de précision 10mm)
• Moyeu de roue : Élevé (si nécessaire de remplacer l'ensemble du moyeu)

VÉRIFICATION 3 : État des gommes (bushings) et équilibrage de la roue

Cette vérification se concentre davantage sur l'instabilité à haute vitesse (speed wobble) plutôt que sur le jeu direct du moyeu, mais elle peut en être une cause concomitante ou un effet amplificateur.

Procédure :

1. Inspection des gommes (bushings) : Les gommes sont les éléments en polyuréthane qui se trouvent à l'intérieur des trucks DKP (Double Kingpin). Démontez les écrous des kingpins et inspectez visuellement les gommes. Recherchez des signes d'écrasement permanent, de fissures, de coupures ou de déformations asymétriques. Des gommes usées ou trop molles (surtout à l'arrière) sont une cause principale de speed wobble (probabilité 20-30 %).

Si vous ressentez des oscillations dangereuses à haute vitesse, le remplacement des gommes du skateboard électrique par un ensemble plus rigide ou de haute qualité est l'étape fondamentale pour éliminer le speed wobble et reprendre le contrôle total de la planche.

*   **Contre-exemple :** S'il n'y a pas de jeu sur le moyeu et que les gommes semblent intactes, mais que l'instabilité persiste, le problème pourrait être un réglage incorrect des gommes elles-mêmes (trop molles pour votre poids ou votre style de conduite) ou un serrage insuffisant des kingpins.

2. Contrôle du serrage des kingpins : Assurez-vous que les écrous des kingpins sont correctement serrés. Pour les trucks DKP, il est courant que le truck arrière ait des gommes plus rigides et/ou soit serré plus fermement que celui de l'avant pour augmenter la stabilité. 3. Équilibrage du pneu : Gonflez les pneus à la pression recommandée. Faites tourner la roue à vide (si possible, avec les moteurs à basse vitesse) et observez s'il y a des oscillations visibles de la bande de roulement ou de la jante. Un pneu déséquilibré peut générer des vibrations significatives à haute vitesse, amplifiant tout jeu existant (probabilité 10-15 %).

Sortie pour technicien (si nécessaire) : Si les gommes sont endommagées, le remplacement par des Gommes bushings Riptide pour Exway Atlas ou similaires de dureté adéquate (duromètre élevé pour l'arrière) est recommandé. Pour les problèmes d'équilibrage, un technicien peut évaluer l'équilibrage dynamique ou le remplacement du pneu/chambre à air.

CONCLUSION

La décision opérationnelle doit être basée sur l'ordre de probabilité et la gravité des anomalies détectées :

1. Si la VÉRIFICATION 1 révèle un jeu et que la VÉRIFICATION 2 confirme des roulements usés (probabilité 45 %) : Vous pouvez tenter de réparer vous-même en remplaçant les Roulements haute vitesse Exway Atlas Pro et en vous assurant que les Entretoises et rondelles de précision 10mm sont intactes et correctement installées. Le coût est généralement moyen et l'intervention est réalisable avec une Clé en T multifonction pour skateboard.

2. Si la VÉRIIFICATION 2 met en évidence une entretoise absente ou gravement déformée (probabilité 25-30 %) : Vous pouvez réparer vous-même en achetant de nouvelles Entretoises et rondelles de précision 10mm. Le coût est faible et l'intervention est simple.

3. Si la VÉRIFICATION 3 révèle des gommes (bushings) endommagées ou excessivement molles (probabilité 20-30 % pour l'instabilité) : Vous pouvez réparer vous-même en remplaçant les Gommes bushings Riptide pour Exway Atlas par un ensemble de dureté adéquate. Le coût est moyen et l'intervention est directe.

4. Si la VÉRIFICATION 2 montre des logements de roulement déformés dans le moyeu (probabilité 15-20 %) : Il est conseillé de faire appel à un technicien pour une évaluation plus précise, car le remplacement du moyeu de roue est plus complexe et coûteux.

5. Si la VÉRIFICATION 3 indique un déséquilibre significatif du pneu non résoluble par un simple regonflage (probabilité 10-15 %) : Il est conseillé de faire appel à un technicien spécialisé pour un équilibrage dynamique ou le remplacement du pneu/chambre à air.

6. Si les vérifications indiquent des dommages structurels graves et multiples aux moyeux ou aux trucks, ou si les coûts de réparation dépassent 50 % de la valeur d'un nouveau jeu de roues/trucks : Évaluez le remplacement de l'appareil (ou au moins des groupes roue/truck complets) pour garantir la sécurité.
